ジオテキスタイル製ふとん篭

ファイバーユニット箱型 (CUBE)

  • Naturnaher Wasserbau製品
新技術情報提供システム(NETIS)登録番号:QS-980063(掲載期間終了)

概要

根固め工や護床工、
のり覆工に最適な ジオテキスタイル製ふとん篭

ファイバーユニット箱型(CUBE)は、高強力のポリエチレン繊維を使用したジオテキスタイル製ふとん篭です。現地発生の玉石・割栗石・割石やコンクリート塊などを中詰材として使用します。河床変動への追従性がよく根固め工や護床工に最適です。箱型の特性を活かし、かごマット工や多段積み工などの、法覆工としても使用できます。

中詰材の量に合せた1㎥、2㎥用の2タイプをご用意しました。

特長

  • 耐候性、耐薬品性、耐寒・耐熱性、また耐衝撃性に優れています
  • 高強力のポリエチレン製ネット(25mm網目)で、数カ所破断しても中詰材が抜け出しにくい構造になっています
  • 中詰め作業、敷設作業とも機械施工が主体で、工期の短縮が可能です

適用例

  • 護岸や橋脚の根固め工・護床工
  • 床止め保護工(護床工)
  • 法覆工
  • 人工ワンド(河川沿いの潅水域 水たまり)や海浜の砂流出防止堤などの水制工

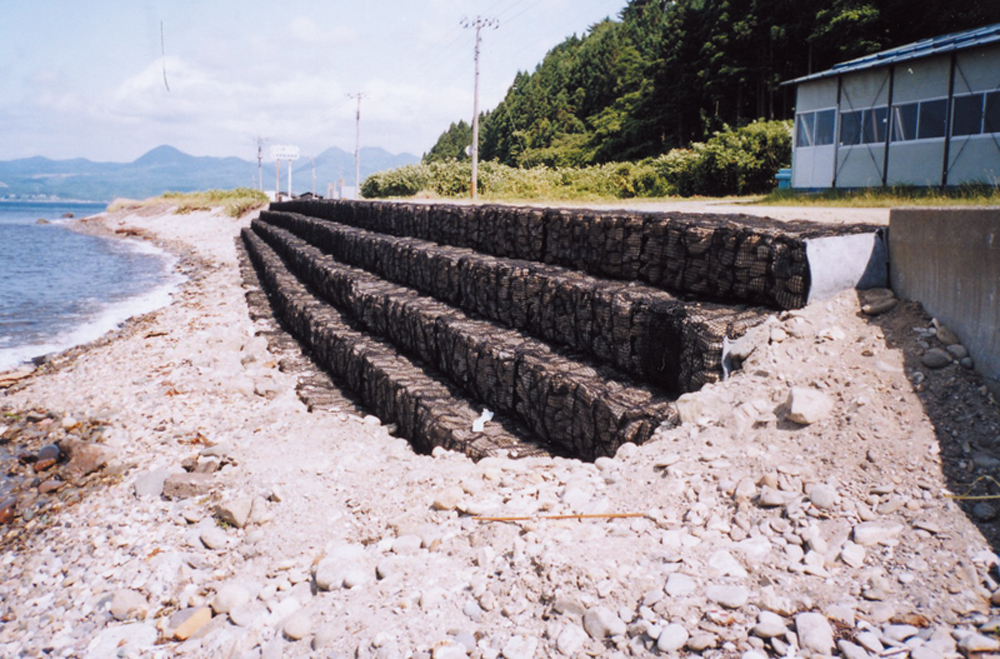

法覆工

規格・特性

品番/規格

  CU-125・CU-125S(1m3用) CU-225・CU-225S(2m3用)
仕様 規格※1(mm) H500×W1,000×L2,000 H500×W2,000×L2,000
形状 CU-125・CU-225: 袋 全面2重
CU-125S・CU-225S: 袋(1重)底のみ2重
網地 ポリエチレン製無結節網(黒原着※2)
網構成 444dtex×44本(19,600dtex)
網目 25
蓋閉じロープ ポリエステル(黒原着※2) ø 6mm
吊りロープ ポリエチレン(黒原着※2) ø 12mm ポリエチレン(黒原着※2) ø 14mm
拘束ロープ ポリエチレン(黒原着※2) ø 8mm
強さ特性 網地 引張強さ※3: 650N(約65 kgf)/本以上
伸び率: 20%以上 かつ 50%以下
蓋閉じロープ ポリエステル ø 6mm
引張強さ: 2.8kN以上  伸び率: 40%以下
吊りロープ 8点吊り
ポリエチレン ø 12mm
引張強さ※4 13.9kN以上
伸び率  35%以下
12点吊り
ポリエチレン ø 14mm
引張強さ※4 18.6kN以上
伸び率 35%以下
拘束ロープ ポリエチレン: ø 8mm
引張強さ※4: 6.37kN以上
伸び率 35%以下
使用法 中詰め材 玉石、割栗石、割石、コンクリート塊(50~300mmの粒径) 等
容量(m3) 約1 約2
質量(t) 約 1.5 約 3
  • ※1: 規格: 形状寸法は、袋材規格値であり、中詰め材投入後の出来型規格値ではありません
  • ※2: 黒原着: 原料にカーボンブラックを練り込み、紡糸、延伸することで繊維を製造する
  • ※3: 引張強さ: JIS L 1043 6.10.1(d)に準ずる
  • ※4:引張強さ: JIS L 2705に準ずる
