接着系あと施工アンカー（カートリッジ式注入タイプ）「セメント系」

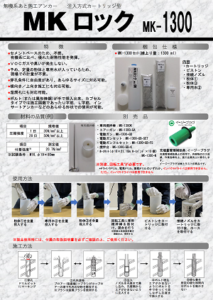

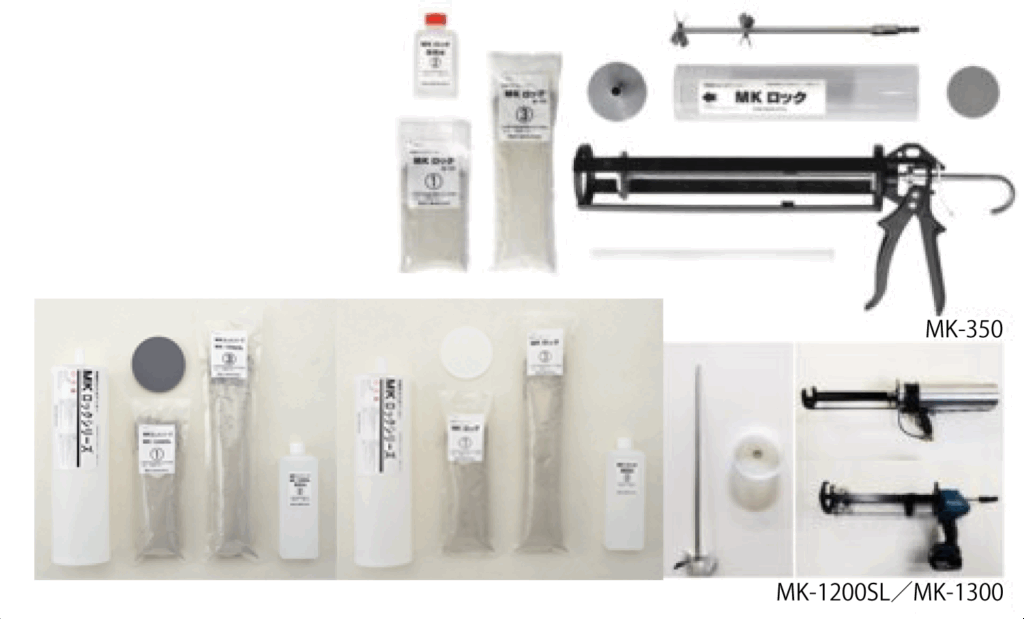

MKロック MK-350／MK-1300
概要
無機系のカートリッジ注入型
接着系あと施工アンカー
専用機器を用いて撹拌するため安定した品質が得られます。各種アンカー筋の固着作業が可能で、優れた初期、長期強度発現性、高い付着強度を有しています。
特長
- セメントベースのため、不燃です。有機系に比べ、優れた耐熱性能を発揮します
- VOCガスや臭いの発生がありません
- ホルダーを使い回して利用できるため、従来のカートリッジ型に比べ、現場でのゴミを減らせます
- ボルト(または異形棒鋼)が手で挿入できるため、カプセル方式では施工困難であったＵ字筋、Ｌ字筋、インサートアンカーなどのあらゆる形状で使用が可能です
- 横向き／上向き施工にも対応できます
- 穿孔条件に自由度があり、あらゆるサイズに対応できます
- 水孔、湿潤孔にも対応できます

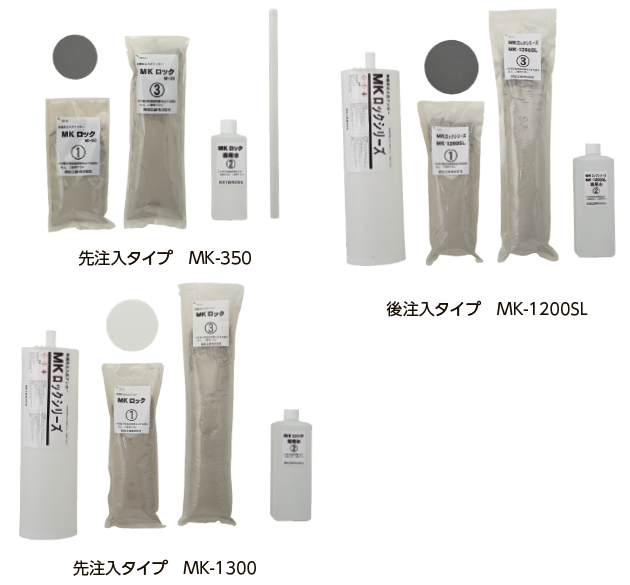

- 予め、定量の粉体と専用水が入っているため、現場での計量が必要ありません
適用例
- あと施工アンカー全般
- 差筋アンカー(Ｌ型、Ｊ型、Ｕ型)
- 機械据え付け用アンカー
- 機械基礎アンカー
- 手摺・フェンス支持

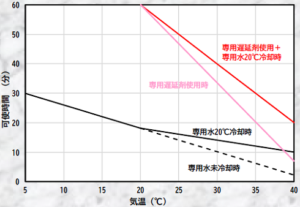

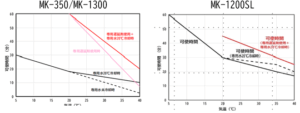

規格・特性
アンカー仕様（例）
使用例（汎用）
|
使用ボルト呼び径 |
穿孔径×穿孔長 (mm) |
必要樹脂量 (ml) |
許容引張荷重(kN) | |
|---|---|---|---|---|
| 長期 | 短期 | |||
| M10 | Φ14.5×80L | 11 | 10.12 | 15.18 |
| D10 | Φ14.5×80L | 9 | 10.12 | 15.18 |
| M12 | Φ14.5×100L | 10 | 15.33 | 23.00 |
| D13 | Φ16×105L | 10 | 17.01 | 25.52 |
| M16 | Φ19×130L | 20 | 25.93 | 38.90 |
| D16 | Φ20×130L | 18 | 26.11 | 39.16 |
| M20 | Φ24×160L | 40 | 39.42 | 59.12 |
| D19 | Φ25×155L | 38 | 37.35 | 56.03 |
| M22 | Φ28×180L | 68 | 50.13 | 75.19 |
| D22 | Φ28×180L | 50 | 50.13 | 75.19 |
| M24 | Φ30×200L | 85 | 61.59 | 92.38 |
| D25 | Φ32×200L | 72 | 62.12 | 93.19 |
| M30 | Φ38×240L | 166 | 89.33 | 134.00 |
| D29 | Φ38×240L | 142 | 89.33 | 134.00 |
| D32 | Φ42×260L | 185 | 105.13 | 157.69 |
使用例（土木：15ｄ）
| アンカー筋 呼び径 | 穿孔径×穿孔長 (mm) |
許容引張荷重(kN) | |
|---|---|---|---|
| 長期 | 短期 | ||
| M16 | Φ26×240L | 85.4 | 128 |
| D16 | Φ26×240L | 85.4 | 128 |
| M20 | Φ30×300L | 132 | 198 |
| D19 | Φ30×285L | 120 | 180 |
| M22 | Φ32×330L | 159 | 239 |
| D22 | Φ32×330L | 159 | 239 |
| M24 | Φ34×360L | 189 | 284 |
| D25 | Φ35×375L | 205 | 308 |
| M30 | Φ40×450L | 295 | 442 |
| D29 | Φ40×435L | 276 | 414 |
| M33 | Φ44×495L | 357 | 535 |
| D32 | Φ42×480L | 335 | 503 |
| M36 | Φ46×540L | 423 | 635 |
| D35 | Φ45×525L | 400 | 600 |
| M39 | Φ50×585L | 497 | 746 |
| D38 | Φ48×570L | 471 | 707 |
| M42 | Φ53×630L | 576 | 864 |
| D41 | Φ53×615L | 550 | 825 |
| M45 | Φ56×675L | 660 | 990 |
| D51 | Φ65×765L | 850 | 1270 |
| M48 | Φ58×720L | 750 | 1120 |
| M52 | Φ62×780L | 879 | 1310 |
| M56 | Φ65×840L | 1010 | 1520 |
- 許容引張荷重は上記穿孔条件における当社算定式を用いたコンクリート破壊（Fc =21N/mm2時）により決まる算定値です
- その他の施工仕様についてはお問合せ下さい
- 必要樹脂量はロス率20％での計算値です
