概要
ヘチマ状構造体を
透水フィルター等でくるんだ排水マット

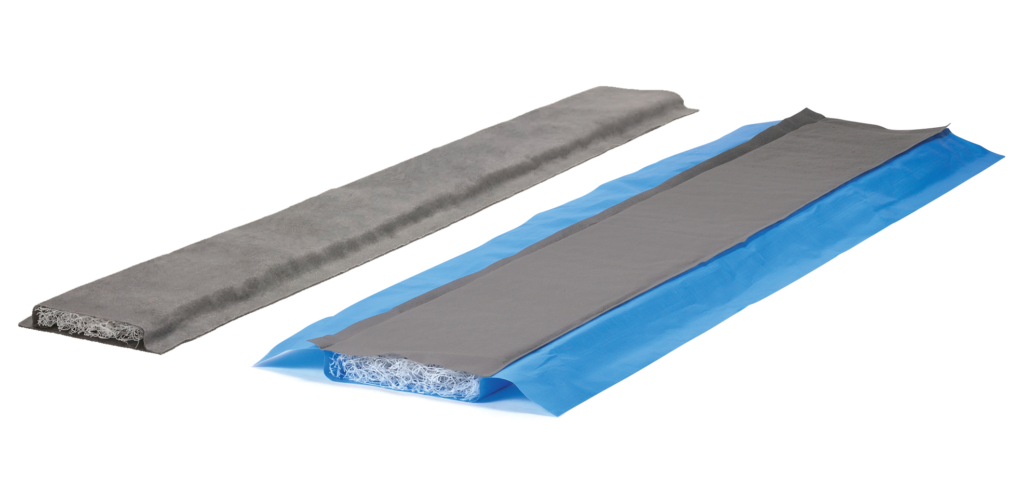

エンドレンマットは、ポリエステルモノフィラメントをヘチマ構造状にし、ポリエステル不織布などでくるんだ排水マットです。「標準型」と耐圧性能を向上させた「耐圧型」があり、不透水シートで下面を覆ったタイプもご用意しました。
特長
- 充分な透水空隙をもつヘチマ状構造を不織布フィルター等でくるんでいるため目詰まりを起こしません
- モノフィラメント（剛毛糸）がヘチマ状に接着されているため耐圧性に優れています
- ポリエステル製で耐薬品性、耐寒性、耐微生物性が良好で性能低下を招きません
- 軽量で取り扱いやすく、簡単に施工できます

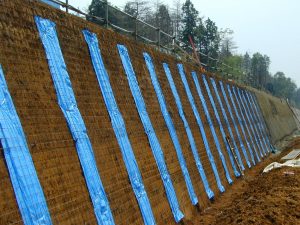

適用例
- 一般暗渠排水

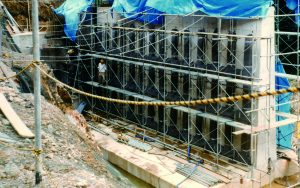

- 構造物裏込排水（擁壁、カルバート他）

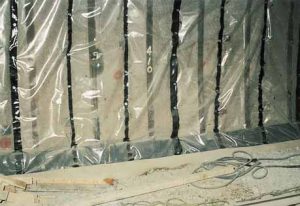

- トンネル裏面排水（側壁、インバート他）

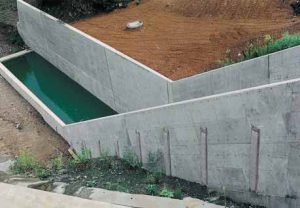

ブロック擁壁裏込排水
規格・特性
品番/規格
| タイプ | 品番 | 厚さ(t)(mm) | 幅(w)(mm) | 長さ(m) | 透水面 | ヒレ幅(mm) | |
|---|---|---|---|---|---|---|---|
| 標準型 | C※ | EM‐30C | 30 | 250 | 2 | 全面 | – |
| EM‐50C | 50 | 250 | |||||
| EM‐30×200C | 30 | 200 | |||||
| EM‐30×300C | 30 | 300 | |||||
| EM‐30×400C | 30 | 400 | |||||
| EM‐50×200C | 50 | 200 | |||||
| EM‐50×300C | 50 | 300 | |||||
| Cタイプ 模式断面図 |  |
||||||
| CE | EM‐30CE | 厚さ、幅、長さは上記Cタイプと同様 | 片面 | 150 | |||
| EM‐50CE | |||||||
| EM‐30×200CE | |||||||
| EM‐30×300CE | |||||||
| EM‐30×400CE | |||||||
| EM‐50×200CE | |||||||
| EM‐50×300CE | |||||||
| CEタイプ 模式断面図 |  |
||||||
| 耐圧型 | TC※ | EM‐30TC | 30 | 250 | 2 | 全面 | – |
| EM‐32TC | 30 | 200 | |||||
| EM‐33TC | 30 | 300 | |||||
| EM‐34TC | 30 | 400 | |||||
| EM‐53TC | 50 | 300 | |||||
| TCタイプ 模式断面図 |  |
||||||
| TCE | EM‐30TCE | 厚さ、幅、長さは上記TCタイプと同様 | 片面 | 150 | |||
| EM‐32TCE | |||||||
| EM‐33TCE | |||||||
| EM‐34TCE | |||||||
| EM‐53TCE | |||||||
| TCEタイプ 模式断面図 |  |
||||||
| 鉄道用 | CE | EM-50CE-W13＊ | 50 | 250 | 2 | 片面 | 130 |
| CEタイプ 模式断面図 |  |
||||||
※Cタイプ、TCタイプの幅300㎜までの製品については、両サイドをホットメルト溶着の仕様、
幅400㎜以上の製品については、片側縫製の仕様となります。
