袋型根固め工法用袋材
ボトルユニット®
- Naturnaher Wasserbau製品
- 国交省袋型根固め用袋材性能規定（長期性能型）適合品
- 一般財団法人 土木研究センター「ラブルネット積層工法」設計・施工マニュアル 性能証明書取得品 ラ袋性証 第1506号 第1507号
- 美しい山河を守る災害復旧基本方針適合品
- 一般財団法人 土木研究センター 建設技術審査証明事業（土木系材料・製品・技術、道路保全技術）建技審証 第0109号 有効期限：2026年12月17日
NETIS KT-000028-VE（掲載期間終了）
概要
河床変動への追従性と凸凹不陸部・空隙への
なじみ性のある根固め工法用袋材
ボトルユニットは、ポリエステル繊維を使用したラッシェル網二重構造ネットの袋材です。現地発生の玉石・割栗石・割石やコンクリート塊などを中詰材として使用でき、根固工に要求される河床変動への追従性や、間詰工の場合の間隙へのなじみを充分に持っています。
中詰材の量に合せた1、2、3、4t用の4タイプをお選びいただけます。
袋詰め手順
その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。
特長
- 設置時に口絞り部（結び目）が突出せず、河川に設置した際に漂流物が引っ掛かりにくい形状です。
- 二重構造ネットと25mmの網目によって、数カ所破断しても中詰材が抜け出しにくい構造になっています。
- 中詰め作業、敷設作業とも機械施工が主体で、工期の短縮が可能です。
- 耐候性、耐薬品性、耐寒・耐熱性、また耐衝撃性に優れています。
- ふとん篭などと比べ、錆びによる劣化が生じません。

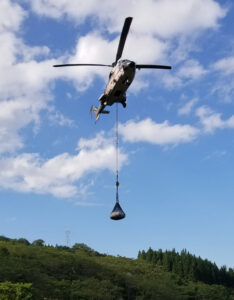

- 水中吊り治具を使用することで、水中での設置も可能です。
3t用
口絞り部
グリーンインフラの概念にも適合する製品です

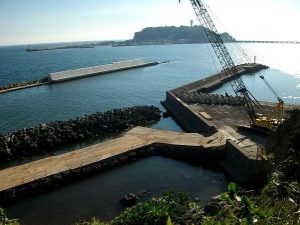

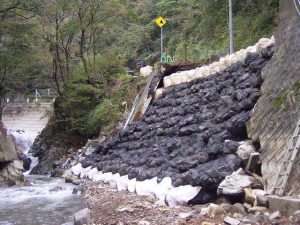

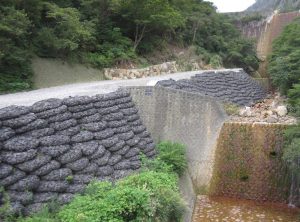

適用例

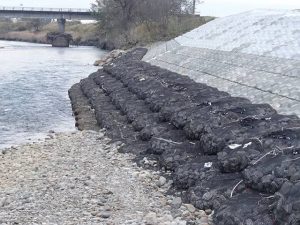

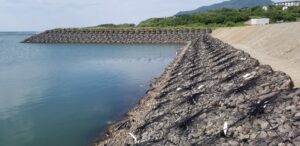

- 護岸や橋脚の根固工・護床工
- 仮設道路の基盤工
- 根固めブロックの間詰工
- 護岸や橋脚の根固工・洗掘防止工
- 洋上風力発電設備における根固め
規格・特性
品番/規格
| タイプ | 1t用 | 2t用 | 3t用 | 4t用 | |
|---|---|---|---|---|---|
| 品番 | FBU-10(S) | FBU-20(S) | FBU-30(S) | FBU-40(S) | |
| 寸法※1 W×H(mm) | 2500×1500 | 2800×2100 | 3400×2200 | 3400×2600 | |
| 形状 | 袋(2重) | ||||
| 網地 | 素材 | FBU-10(S)，FBU-20(S)，FBU-30(S)，FBU-40(S)：ポリエステル製ラッシェル網（黒原着※2） | |||
| 構成 | 1670dtex※5 ×10本 | 1670dtex※5 ×15本 | |||
| 目合い(mm) | 25 | ||||
| 引張強さ※3 | 450N/本以上 | 650N/本以上 | |||
| 伸び率(％) | 25以上 かつ 40以下 | ||||
| 口絞り ロープ |
引張強さ※4 | 3.5kN以上 | 12kN以上 | ||
| 伸び率(％) | 40以下 | ||||
| 吊りロープ(6点吊り) | 引張強さ※4 | 12kN以上 | 22kN以上 | ||
| 伸び率(％) | 40以下 | ||||
| 底縛り ロープ |
引張強さ※4 | 12kN以上 | |||
| 伸び率(％) | 40以下 | ||||
| 中詰材 | 種類 ： 玉石、割栗石、割石、コンクリート塊等 サイズ： 50mm～人頭大程度の粒径 |
||||
| 容量(m3) | 約0.62 | 約1.25 | 約1.9 | 約2.5 | |
| 質量(t) | 約 1※6 | 約 2※6 | 約 3※6 | 約 4※6 | |
- ※1 寸法は中詰材投入前の製品寸法である
- ※2 黒原着: 原料にカーボンブラックを練り込み、紡糸、延伸することで繊維を製造する
- ※3 引張強さ: JIS A 8960に準ずる
- ※4 引張強さ: JIS L 2705または2707に準ずる
- ※5 「デシテックス」。繊維の長さ10000mあたりの質量をグラムで表す繊度の単位である
- ※6 表示の質量は、標準的な比重（2.65）の自然石（割栗石 粒径50mm～人頭大程度）を充填した場合の参考値である。中詰材にコンクリート塊を使用する場合は、比重が軽いため、表示の値にならないことがある。
- ※7 再生ポリエステル製ラッシェル網の製品をご指定される場合は、お近くの事業所までお問い合わせください。
対象品番：FBU-10，FBU-20，FBU-30，FBU-40
出来形参考表
| タイプ | １t用 | ２t用 | ３t用 | ４t用 |
|---|---|---|---|---|
| 品番 | FBU-10(S) （FBU-10） |
FBU-20(S) （FBU-20） |
FBU-30(S) （FBU-30） |
FBU-40(S) （FBU-40） |
| 直径(mm) | 1700 | 2100 | 2400 | 2700 |
| 高さ(mm) | 550 | 700 | 750 | 900 |
| 外周高さ(mm) | 300 | 400 | 500 | 500 |
- ※上記の出来形寸法は、中詰材に割栗石150～250mmを入れた場合の参考値です。現場によって石の形状、比重、粒径などが異なるため、直径、高さも変わります。また、段積みする場合には、重量や積み方により、表中の高さが低くなることが予想されるため、現場ごとに調整が必要です。
