布製型枠

モデム®

建設物価
モデム®

概要

地盤の凹凸に良くなじむ繊維製マット
軽量なため施工性も良好

モデムは、化学繊維で二重構造の布製型枠内に、流動性モルタル、またはコンクリートを充填し、版状のコンクリート構造体を成形します。

その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。

災害応急復旧・国土強靭化対策 資材・工法

特長

  • 広範囲の面積を一度に被覆施工できます
  • モデムマットは、透水性があり余剰水の脱水が早いため、養生期間が短く、工期の短縮が図れます
  • フレキシブルな繊維製マットであり、地盤の凹凸によくなじみます
  • 軽量な布製型枠は運搬が容易なので、安全に施工ができます
  • ポンプ圧送で充填施工が行える場所であれば、水中施工も可能です

モデムのタイプ

標準型(レギュラータイプ:R)

二重構造の間に材料を注入し、版状のコンクリート層を形成することで、容易に現場において遮水層を構築できます。
※現場打ちコンクリートの水密性に準じます。

排水型(ドレーンタイプ:D)

一定間隔で配置した一重構造の排水(ドレーン)部が、背面の被圧水を排出することで、土砂の流出を防ぎ、地盤を安定させる効果があります。

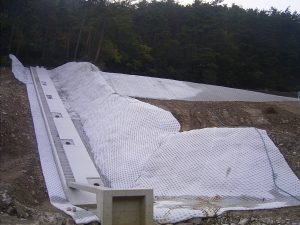

シート敷設

モルタル注入

完成

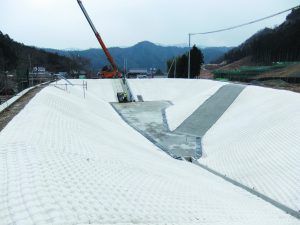

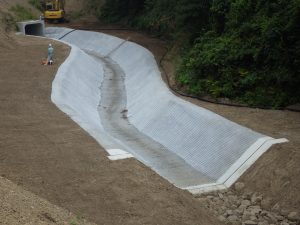

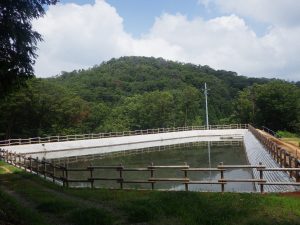

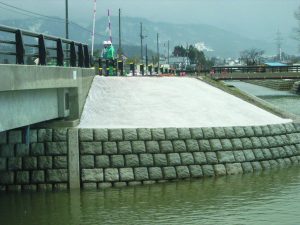

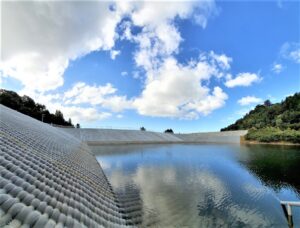

適用例

標準型 排水型

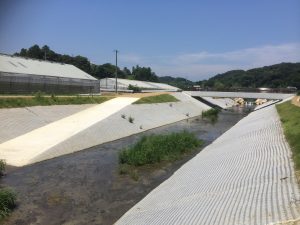

・農業用水路工  ・港湾護岸工
・山腹水路工  ・護床工
・ため池・調整池   ・根固工
・ダムのり面保護  ・三面張水路工
・河川護岸のり面保護  ・橋脚根固工
・道路のり面保護

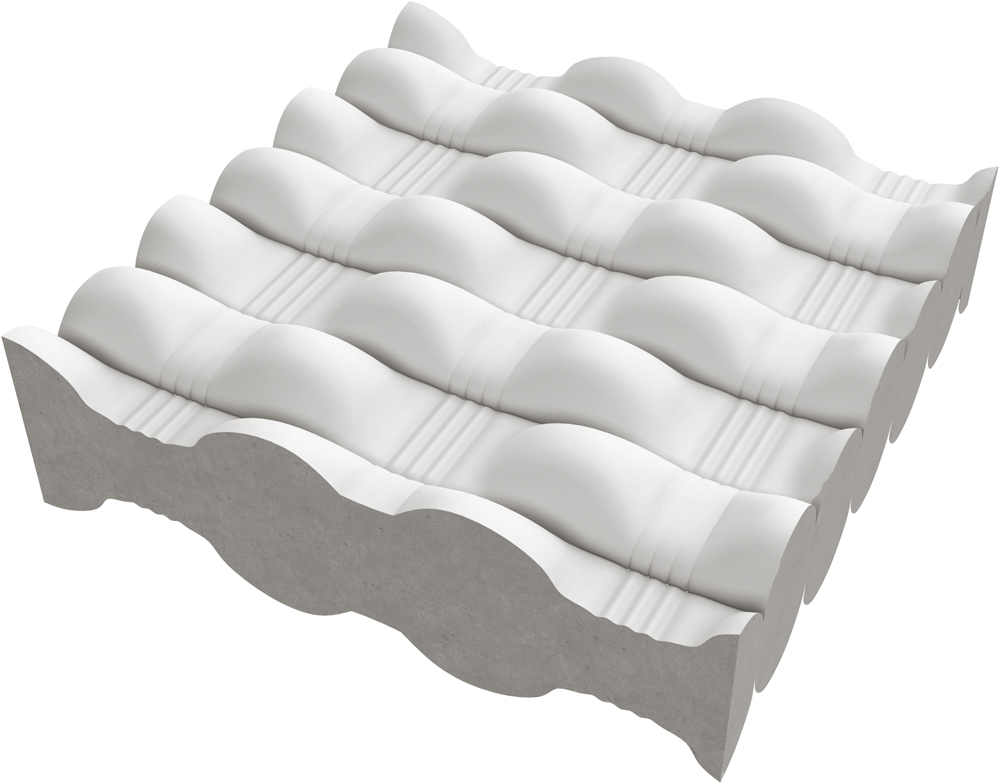

●標準型(レギュラータイプ:R)

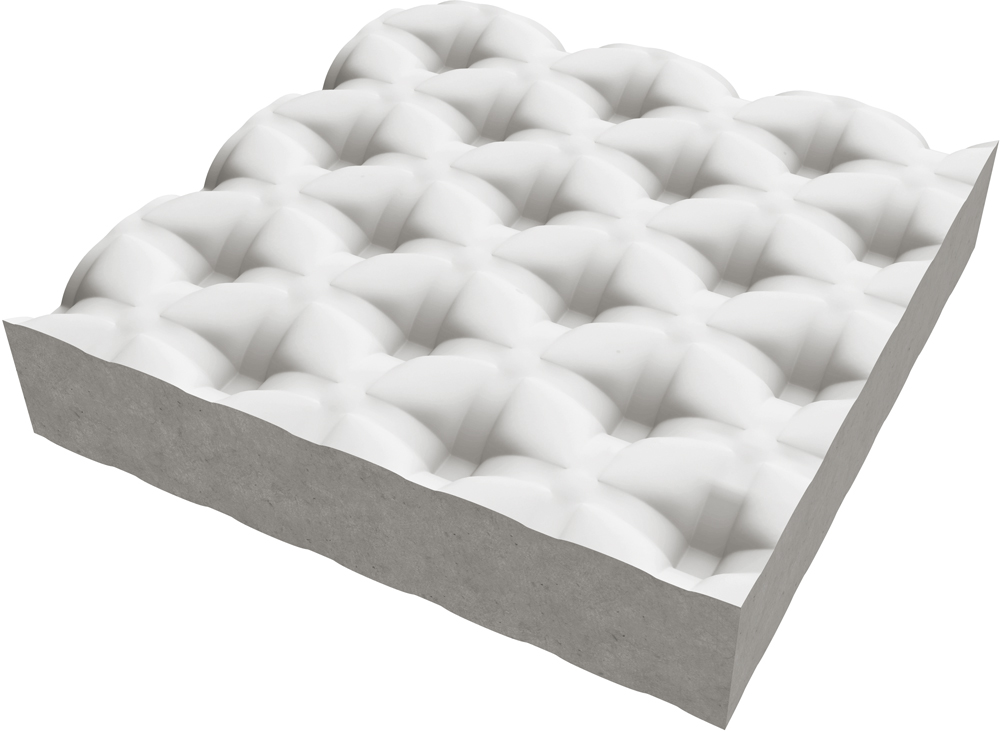

●排水型(ドレーンタイプ:D)

規格・特性

品番/規格

  平均厚さ(mm) 注入材料 注入量(m3)
標準型
(水抜部無し)
MM-50R 50 モルタル 6.0
MM-100R 100 モルタル 12.0
MM-150R 150 モルタル 18.0
MM-200R 200 モルタル 23.0
MM-300R 300 コンクリート 33.4
MM-350R 350 コンクリート 39.0
MM-500R 500 コンクリート 55.7
排水型
(水抜部有り)
MM-65D 65 モルタル 7.8
MM-100D 100 モルタル 12.0
  • ※景観に配慮したグレータイプの対応も可能です
  • ※注入量は施工面積100㎡あたり

注入モルタル配合表(参考)

単位量(kg/m3) 水・セメント比(%) フロー値(秒)
セメント 細骨材(粗砂) 細滑材(細砂)
C S1 S2 W (W/C) 18±3
585 871 372 380 65
  • ※フロー値はPロートで測定します
  • ※現地状況により流動化材を添加します
  • ※上記配合表は参考です。現場条件によりそれぞれ検討し(試験練により)決定してください

注入コンクリート標準配合表(参考)

単位量(kg/m3) 水・セメント比(%) スランプ(cm)
セメント 細骨材 粗滑材
C S1 G W (W/C) 22±3
370 800 855 215 58
  • ※粗骨材の最大径20mm以下
  • ※水中コンクリートは別途配合とします
  • ※上記配合表は参考です。現場条件によりそれぞれ検討し(試験練により)決定してください
