コンクリート補修・補強用繊維シート

カーボン繊維シート

FF System製品

概要

耐震補強・耐荷重増強用、剥落防止用の
高強度繊維シート

カーボン繊維シートは、鉄と比較して比重は約1/4、引張り強度は約10倍のコンクリート構造物の補修・補強用繊維シートです。含浸接着樹脂により既存コンクリート部材に接着するとともに、繊維間を結合し補強します。

特長

  • 単位面積質量400~600g/㎡の製品はニットタイプで、良好な樹脂含浸性を示します

適用例

1方向タイプ

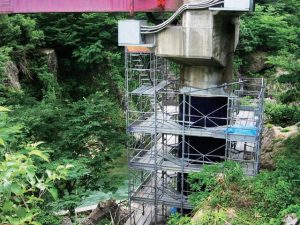

  • 鉄道、道路橋橋脚・建築物柱の耐震補強
  • 橋梁桁・建築物梁、建築物スラブの補強
  • 床版の耐久性向上

2方向タイプ

  • トンネル覆工はく落防止
  • コンクリート高架橋補修
  • コンクリート構造物のひび割れ・はく落対策

規格・特性

1方向カーボン繊維シート品番/規格

品名 品番 繊維の
種類
目付量
(g/m2)
引張強度
(N/mm2)
引張弾性率
(kN/mm2)
設計厚さ
(mm)

(mm)
長さ
(m)
FFシート CR120 高強度
炭素繊維
200 3,400以上 245 0.111 500 100
CR130 300 0.167
CR140K 400 0.222 50
CR145K 450 0.250
CR160K 600 0.333
  • ※上記以外のシート幅、シート長については各営業所にお問い合わせ下さい

2方向カーボン繊維シート品番/規格

品名 品番 繊維の
種類
目付量(g/m2) 引張強度(N/mm2) 引張弾性率(kN/mm2) 設計厚さ
(縦/横)
(mm)

(mm)
長さ
(m)
FFシート CR220 高強度
炭素繊維
200 2,900以上 245 0.0556/0.0556 1000 50
