盛土用水平排水フィルター

エンドレン®フィルター

  • Geocomposite製品
新技術情報提供システム(NETIS)登録番号:KK-980092-V(掲載期間終了)

概要

不織布に中空チューブを挿入した
平面状の排水フィルター

エンドレンフィルターは、ポリエステルモノフィラメント製の硬くて弾力性のある中空チューブを、ポリエステル不織布に挿入した平面状排水フィルターです。不織布の集水効果とチューブの通水効果により土の間隙水の排出を促進します。

特長

  • 不織布フィルターによりチューブの目詰まりしにくい構造です
  • モノフィラメントを組んだチューブは耐圧性に優れ、つぶれずに通水断面を確保します
  • ポリエステル製であるため、耐薬品性、耐食性が良好です
  • 軽量で取り扱いが容易であるため、簡単に施工できます

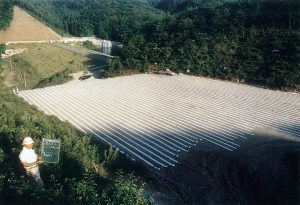

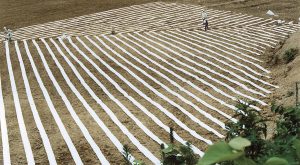

適用例

  • 圧密促進・間隙水圧低下による盛土体の早期安定
  • 浸透水の排水
  • 層圧管理
  • のり面排水、裏面排水
  • 道路の路床排水
  • 軟弱地盤上盛土の上昇水の排水

規格・特性

品番/規格

品番 幅(cm) 長さ(m) チューブ本数 長さ方向の引張強さ
EF-3 30 50 3 3.2 (kN/30cm幅)
EF-5 50 50 5 5.3 (kN/50cm幅)
EF-10 100 50 10 10.7 (kN/100cm幅)
模式断面図
