コンクリート補修・補強用繊維シート
１方向アラミド繊維シート
FF System製品
公益財団法人鉄道総合技術研究所認定工法「A&P耐震補強工法」用材料
建設物価
概要
しなやかで強靭な非導電・非磁性、
高い切創抵抗の補強用繊維シート
アラミド繊維シートは、強靱・柔軟でフィラメントが折れにくいなどの特長をもつ、コンクリート構造物の補修・補強用繊維シートです。含浸接着樹脂により既設コンクリート部材に接着するとともに繊維間を結合し補強します。
有機繊維で非導電性のため磁場による影響や電気障害を起こしません。
その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。
特長
- 非導電性で鉄道・地下鉄・電気室等電気事故が懸念される現場での施工に最適です
- 施工性に優れ、重機の使用もなくオフィスなどの「居ながら施工」も可能です
- 化学的安定性に優れ、塩害対策、耐酸・耐アルカリ対策としての補修・補強に最適です（アラミド2）
適用例

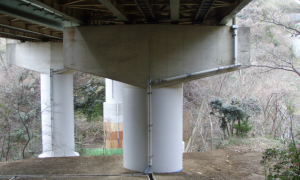

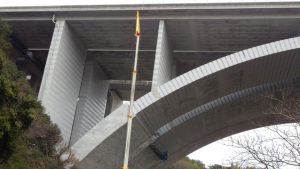

- 鉄道、道路橋橋脚・建築物柱の耐震補強
- 橋梁桁・建築物梁、建築物スラブの補強
- 床版の耐久性向上
規格・特性
アラミド繊維シート(1方向) 品番/規格
| 品名 | 品番 | 繊維の種類 | 保証耐力 (t/m) |
目付量 (g/m2) |
引張強度 (N/mm2) |
引張 弾性率 (kN/mm2) |
設計厚さ (mm) |
幅 (mm) |
長さ (m) |
|---|---|---|---|---|---|---|---|---|---|
|
FF |
AW40 | アラミド1 | 40 | 280 | 2,060 以上 |
118 | 0.193 | 500 | 50 |
| AW60 | 60 | 415 | 0.286 | ||||||
| AW90 | 90 | 623 | 0.43 | ||||||
| AW120 | 120 | 830 | 0.572 | ||||||
| AT40 | アラミド2 | 40 | 235 | 2,400 以上 |
78 | 0.169 | |||
| AT60 | 60 | 350 | 0.252 | ||||||
| AT90 | 90 | 525 | 0.378 | ||||||
| AT120 | 120 | 700 | 0.504 |
- ※上記以外のシート幅､シート長については各営業所にお問い合わせ下さい
応力度－ひずみの関係
