パーゴラ・東屋
LSパーゴラ／LS東屋
アルミ押出形材を構造材に用いた
「低価格ゾーン」休憩施設
概要
人が集い、とどまり、休憩する、やすらぎあるコミュニティスペースを安心・安全な品質でご提供。
設置場所のシーンに合わせた製品をご提案します。

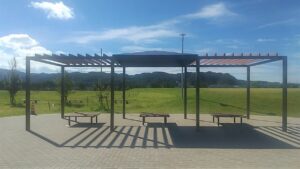

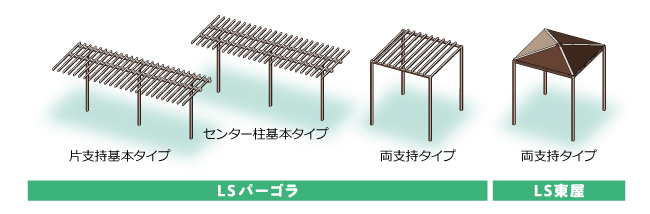

LSパーゴラ

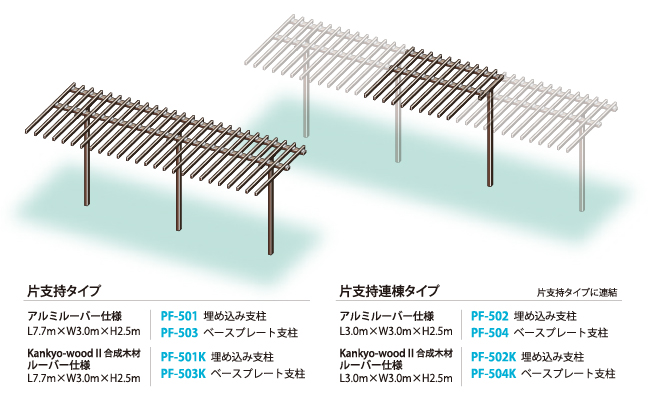

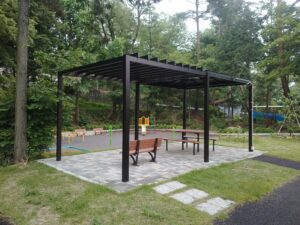

片支持タイプ/片支持連棟タイプ
※支柱：スチール＋焼付塗装

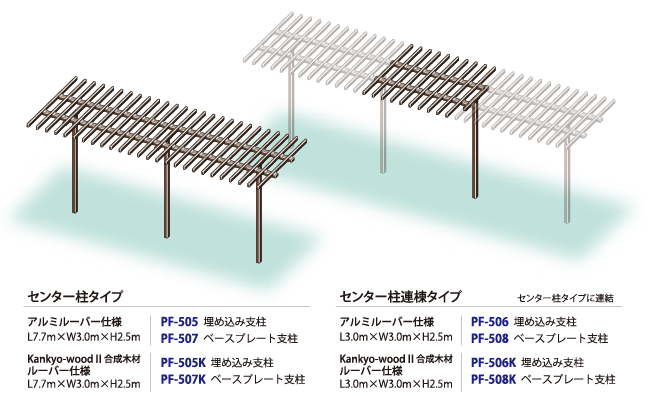

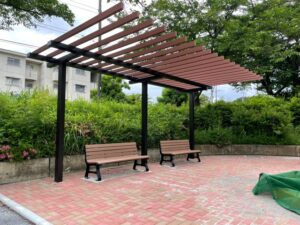

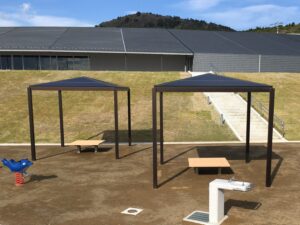

センター柱タイプ/センター柱連棟タイプ
※支柱：スチール＋焼付塗装

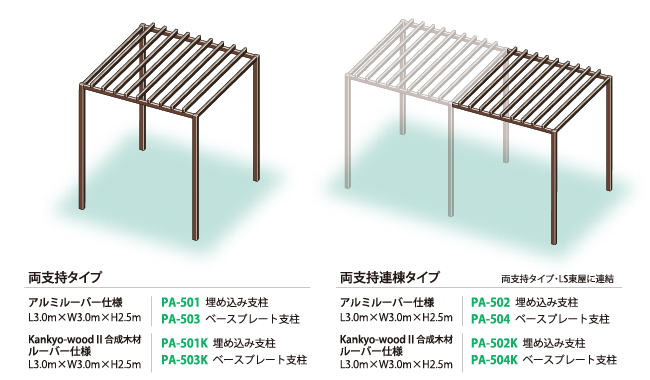

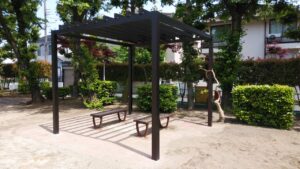

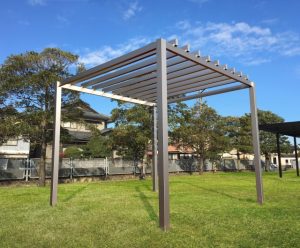

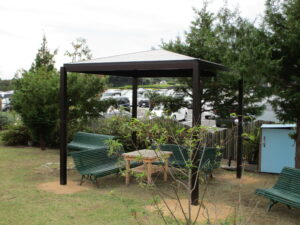

両支持タイプ/両支持連棟タイプ
※支柱：アルミ＋アルマイト処理
LS東屋

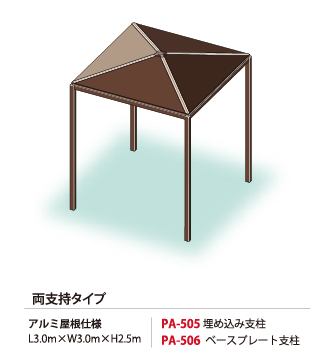

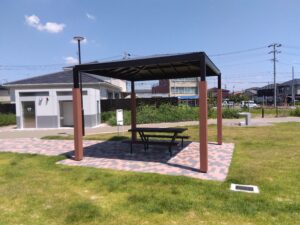

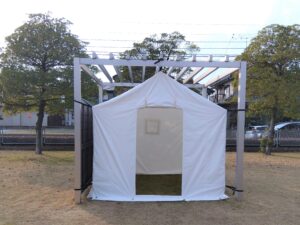

両支持タイプ
※支柱：アルミ+アルマイト処理

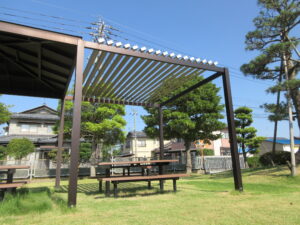

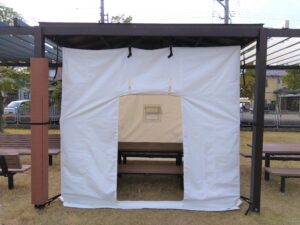

組合せ事例

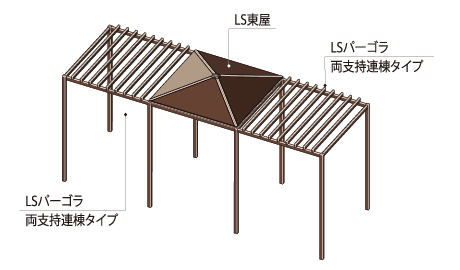

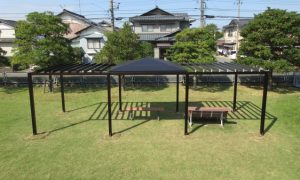

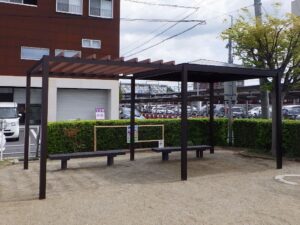

LS東屋＋LSパーゴラ（両支持連棟タイプ）

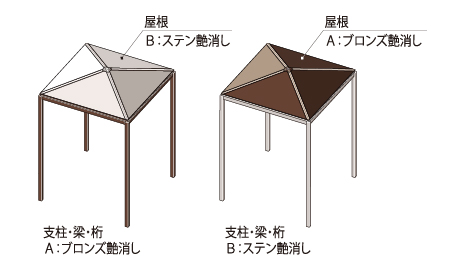

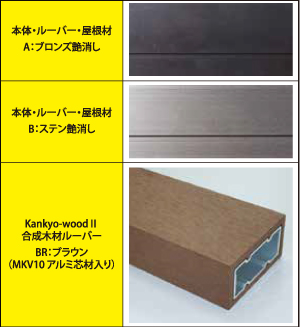

カラー
規格・特性
LSパーゴラ（アルミルーバー仕様）・LS東屋
| 主要部品名・部材 | LSパーゴラ 両支持タイプ |
LS東屋 両支持タイプ |
LSパーゴラ 片支持タイプ |
LSパーゴラ センター柱タイプ |
||||
|---|---|---|---|---|---|---|---|---|
| PA-501 | PA-503 | PA-505 | PA-506 | PF-501 | PF-503 | PF-505 | PF-507 | |
| 支柱 100*100*t3.0 | アルミ押出形材 A6063S-T5 JIS H4100 |
― | ||||||
| 梁 100* 50*t2.5 | ||||||||
| 支柱 150*100*t3.2 | ― | 一般構造用角形鋼管 電気亜鉛めっき STKR400 JIS G3466 焼付塗装 |
||||||
| 梁 100*100*t3.2 | ||||||||
| 桁 160* 80*t3.0 | アルミ押出形材 A6063S-T5 JIS H4100 |
|||||||
| ルーバー 100* 50*t2.0 | アルミ押出形材 A6063S-T5 JIS H4100 |
|||||||
| アーチ 50* 50*t2.5 | ||||||||
| 中骨 50* 50*t2.0 | ||||||||
| 屋根材 アルミ板t1.5 | ― | アルミ板 焼付塗装 A1100-H14 |
― | |||||
| 接続金具 | SS400 JIS G3101 電気亜鉛めっき 焼付塗装 | |||||||
| SGH400 JIS G3302 電気亜鉛めっき 焼付塗装 | ||||||||
| ― | SUS JIS G4305 | ― | ||||||
| 端部キャップ | ステンレス JIS G4305 焼付塗装 | |||||||
| ボルト座金 | ステンレス JIS B1180・1251・1256 | |||||||
| ネジ | ステンレス JIS B1054 | |||||||
| ベースプレート | SS400 JIS G3101 溶融亜鉛めっき | |||||||
| アンカーボルト | SS400 JIS B1178・H8641 溶融亜鉛めっき | |||||||
LSパーゴラ（Kankyo-woodⅡ 合成木材ルーバー仕様）
| 主要部品名・部材 | 両支持タイプ | 片支持タイプ | センター柱タイプ | |||
|---|---|---|---|---|---|---|
| PA-501K | PA-503K | PF-501K | PF-503K | PF-505K | PF-507K | |
| 支柱 100*100*t3.0 | アルミ押出形材 A6063S-T5 JIS H4100 |
― | ||||
| 梁 100* 50*t2.5 | ||||||
| 支柱 150*100*t3.2 | ― | 一般構造用角形鋼管 電気亜鉛めっき STKR400 JIS G3466 焼付塗装 |
||||
| 梁 100*100*t3.2 | ||||||
| 桁 160* 80*t3.0 | アルミ押出形材 A6063S-T5 JIS H4100 |
|||||
| ルーバー □90*45 | Kankyo-woodⅡ MKV10 合成木材 BR色（ブラウン） アルミ芯材入り 樹脂キャップ付 |
|||||
| 接続金具 | SS400 JIS G3101 電気亜鉛めっき 焼付塗装 | |||||
| 端部キャップ | ステンレス JIS G4305 焼付塗装 | |||||
| ボルト座金 | ステンレス JIS B1180・1251・1256 | |||||
| ネジ | ステンレス JIS B1054 | |||||
| ベースプレート | SS400 JIS G3101 溶融亜鉛めっき | |||||
| アンカーボルト | SS400 JIS B1178・H8641 溶融亜鉛めっき | |||||
カラーラインナップ

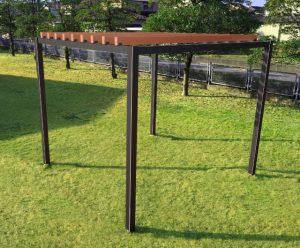

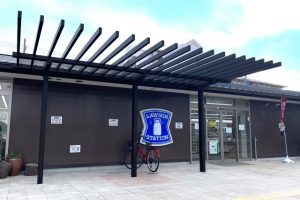

施工事例
関連カタログダウンロード
図面・技術資料・安全データシート等ダウンロード
